3.4. Anschlüsse

3.4.1. Übersicht

Die Anschlüsse für LAN, DSL und Strom befinden sich auf der Rückseite des Gerätes und sind entsprechend beschriftet.

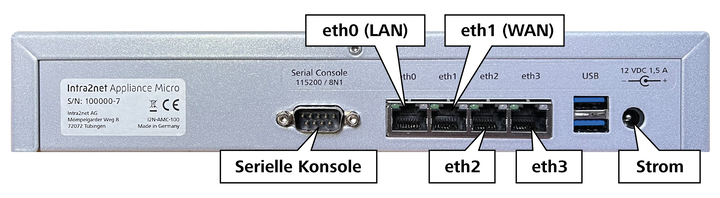

Rückseite Intra2net Appliance Micro
Rückseite Intra2net Appliance Eco

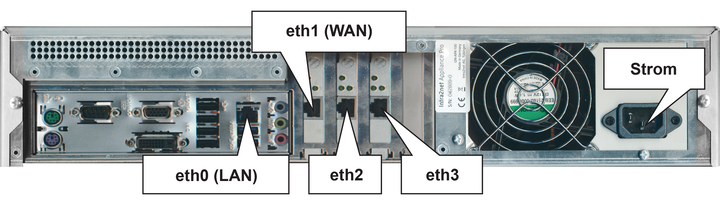

Rückseite Intra2net Appliance Pro

3.4.2. Netzteile

Appliance Micro und Appliance Eco werden mit externen Netzteilen geliefert. Verwenden Sie die Geräte ausschließlich mit den mitgelieferten Netzteilen. Die Netzteile von Appliance Micro und Appliance Eco sind unterschiedlich und dürfen nur mit dem jeweils passenden Gerät genutzt werden.

[Achtung]Achtung

Vergewissern Sie sich vor dem Einstecken, dass es sich um das korrekte Netzteil handelt. Vergleichen Sie dazu den Aufdruck mit der Spannung an Appliance und Netzteil. Durch zu hohe Spannung kann die Appliance schwer beschädigt werden.

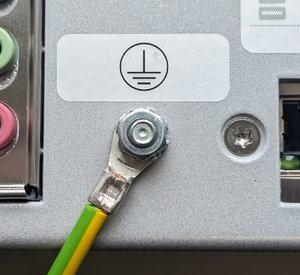

3.4.3. Erdung (nur Appliance Eco)

Die Appliance Eco wird mit einem Netzteil in Schutzklasse II ausgeliefert. Das Appliance Gehäuse ist nicht mit der Schutzerde verbunden. Bei Verwendung von geschirmten Netzwerkkabeln können über die Kabelschirme Fehlerströme eingeschleppt werden. Daher verfügt das Gehäuse über einen Erdungsbolzen, der mit Schutzerde zu verbinden ist. Verwenden Sie dafür grün/gelb gekennzeichnetes Kabel mit mindestens 1,5 mm² Kabelquerschnitt und verbinden es mit einem Erdungspunkt z.B. am Netzwerkschrank. Beauftragen Sie im Zweifel eine Elektrofachkraft.

3.4.4. Kabelhalter (nur Appliance Eco)

Damit der Stecker des Netzteils sich nicht aus Versehen lösen kann, verfügt die Appliance Eco über einen Kabelhalter. Der mitgelieferte Kabelbinder kann durch Drücken auf die Lasche geöffnet werden, um das Kabel zu befestigen oder wieder zu lösen.
